ALL-IN-ONE CAD / CAM 소프트웨어

 영구라이선스 ZW3D



ZW3D는 CAD/CAM 통합 환경으로 빠른 속도의 솔리드-서피스(곡면) 설계를 동시에 지원하는 하이브리드 모델링을 통해 원하는 형상을 3D 모델로 구현할 수 있습니다. 또한 금형설계에 필요한 자동 파팅(Parting)과 2축-5축 CAM 경로 시뮬레이션 등 제품 개발을 위해 필요한 모든 기능을 하나의 시스템에서 통합한 올인원 솔루션입니다.


합리적인 도입 비용으로 귀사의 최적화된 생산 효율성을 보장합니다.





제품설계 & 디자인 ZW3D

ZW3D는 사용하기 쉬운 리본 인터페이스와 워크 플로우, 유연하고 효율적인 3D 설계 기능, 생산적인 어셈블리 성능을 제공합니다.


2D 도면을 위해 잘 정의된 스케치, 세부 파트 및 어셈블리를 사용, ZW3D는 개념 설계에서 제품을 완성할 수있는 모든 방법을 설계자에게 제공합니다. 매끄러운 표면 모델과 판금 부품을 만들기 위한 품질 도구에 액세스 할 수 있을 뿐 아니라, 내장된 리버스 엔지니어링을 사용 포인트 데이터 또는 STL 데이터를 처리 할 수 있습니다.


All-in-one CAD/CAM - 하이브리드 설계


ZW3D는 강력한 솔리드(Solid) 및 서피스(Surface) 기능을 제공함으로서 설계자가

구상하는 어떠한 모델링이라도 쉽고 빠르게 구현할 수 있습니다.


스케치 없이 빠른 형상 생성, 치수 기반의 매개변수를 활용한 형상기반 모델링, 방정식,

직접 편집, 2D 도면의 와이어 프레임을 3D로 변환하여 개념 설계 단계에서 모델링을 빠르게

구현할 수 있습니다.

  • 와이어 프레임을 이용한 쉽고 빠른 서피스 생성
  • 자유형식 기능을 통한 손쉬운 금형 파팅면 서피스 생성
  • 서피스를 통한 간편한 솔리드 트림작업 기능



유연하고 효율적인 3D 모델링 및 어셈블리

ZW3D는 3D CAD 기능 뿐만 아니라 직접 편집(Direct edit), 2D 도면, 판금,

Reverse engineering과 같은 다양한 기능을 제공하고 있습니다.


간편한 Assembly design과 시뮬레이션으로 조립과정을 확인 할 수 있으며,

동적 단면 뷰, 간섭체크는 설계자가 Part와 Assembly가 맞는지 분석하는데

도움을 주고 있습니다.




강력한 Healing 기능 및 다이렉트 수정

강력한 Healing 기능은 DATA 변환에서 생기는 대부분의 문제를 원클릭으로

짧은 시간 내에 해결할 수 있습니다.


(열린 모서리, 좁은 간격, 교차 면, 교차 루프) 좀더 구체적인 부분을 수정할 때에도

히스토리에 관계없이 모델링 수정이 가능합니다.


  • 히스토리가 존재하지 않는 외부데이터 파일에 제공하는 직접편집 솔루션

모델분석

플라스틱 제품 설계의 경우, 구배 분석과 두께 분석은 제품 구조가 타당하고 제품의 금형-기능을 결정하는데 매우 중요합니다.


  • 임의의 위치에서 구배 각도나 두께 정보는 모델상에 마우스 커서를 올려놓음으로써
    확인할 수 있습니다.
  • (+/-) 구배와 필요한 구배는 다른 색상으로 표시됩니다.
  • 두께 분석결과는 최대/최소 두께 값을 제공합니다.

2축 밀링

ZW3D는 2D 밀링의 모든 측면에서 쉽게 제어하기 위해 필요한
면 밀링 가공패턴인 나선 (Spiral), 지그재그 (Zigzag), 박스 (Box) 코너 곡면가공, 챔퍼 가공, 플런지 이동 등 (Box, Chamfer), 윤곽 가공 (Contour), 프로파일 (Profile), 와선 (Helical)을 포함한 도구들을 제공합니다.


  • 2축 밀링 도구-경로는 2D 지오메트리, 서피스 혹은 피쳐들에서 쉽고 유연하게 생성될 수 있습니다.
  • 2축 밀링은 자동적으로 가공 영역을 인지하고 적절한 도구와 작동을
    선택할 수 있습니다.
    황삭과 상단 면의 정삭이 한 단계에서 빠르게 처리될 수 있습니다.

3축 밀링

다양한 3축 밀링 작업은 모든 종류의 작업을 쉽게 다룰 수 있게 하기 위해서 효율적인 황상, 부드러운 정삭 그리고 생산적인 높은 속도의 가공을 제공합니다.


  • QuickMill 기술은 균일한 절단 하중을 갖는 매끄러운 황삭 도구를 생성하고 도구 수명의 약 50%를 연장하기 위해 자동으로 피드율를 적용합니다.
  • 영역 감지가 향상되었는데 좀 더 안정적이고 황삭에서 요구하는 도구 경로를 얻는데 더 정확해졌습니다.
  • 공구 경로는 재-구성됩니다. 이제 절단, 공구 진출시 진입방법 (Lead out), 급속이송 (Rapid up/ down), 공구 경로 사이의 링크 (Link), 가공 공구의
    진입 값 조절 (Plunge), 공구 진입 방법 지정 (Lead in)을 포함한 여러 기본적인 요소들이 제공됩니다.

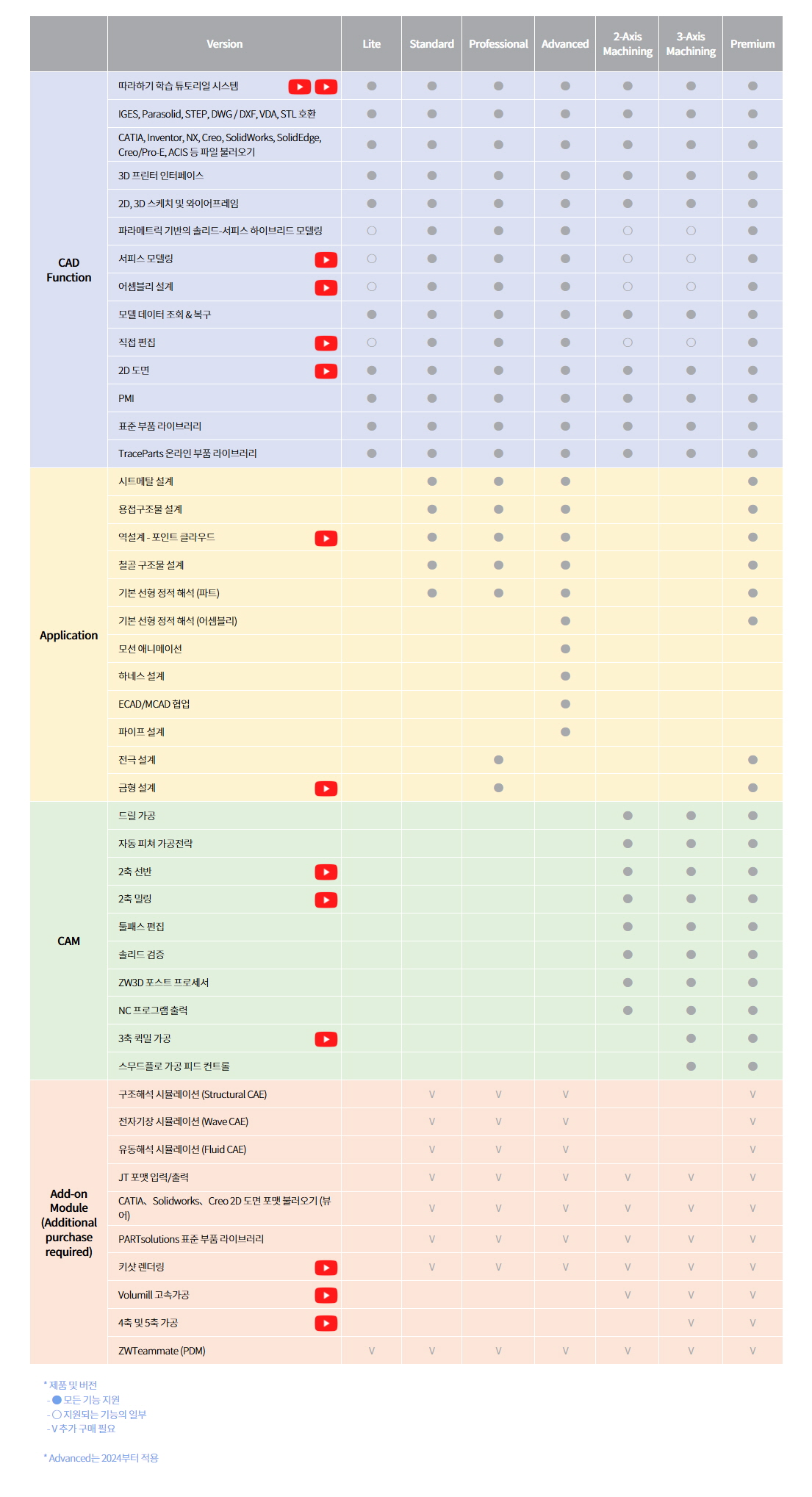

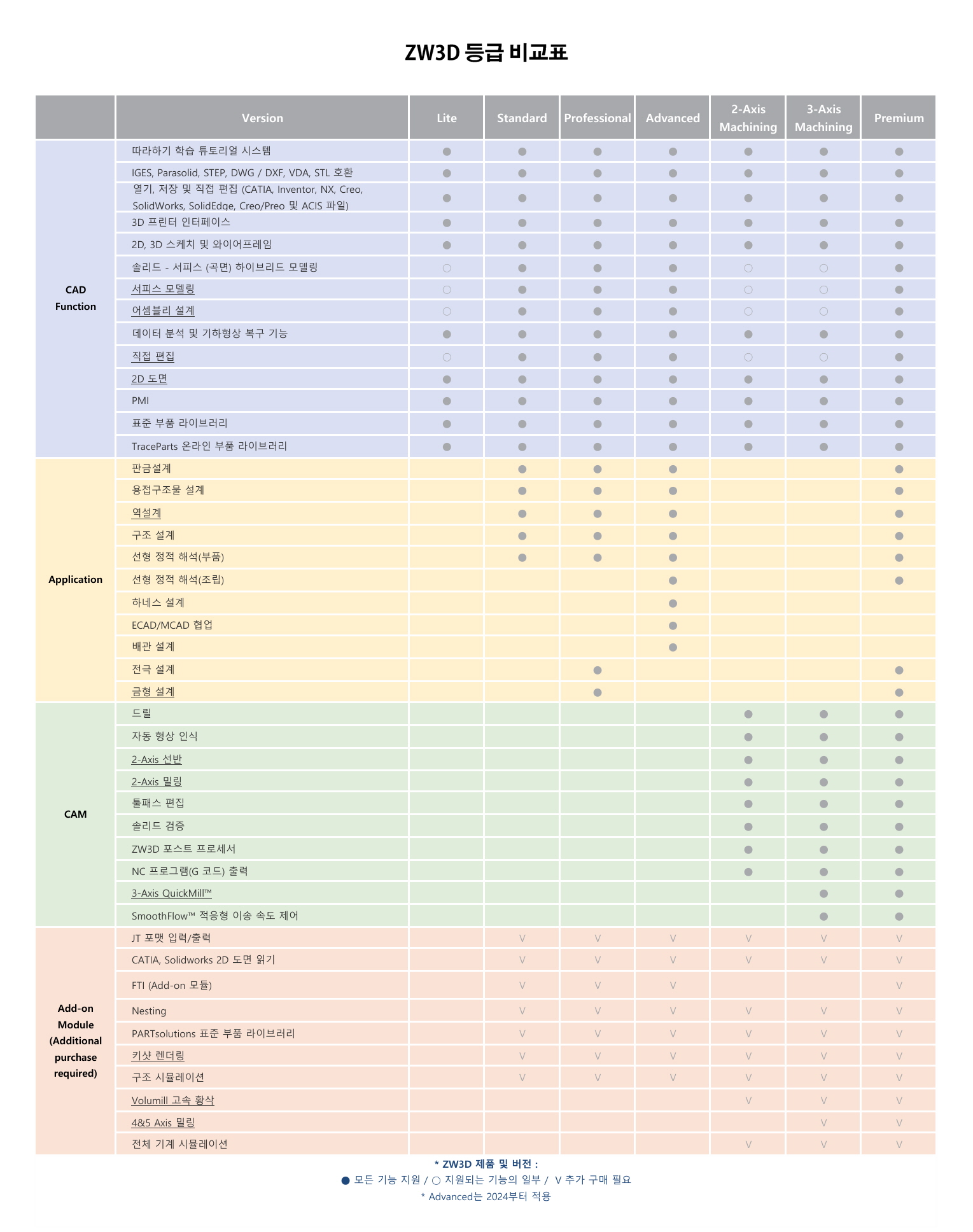

ZW3D 2024 버전별 기능 비교



Version
Lite
Standard
Professional
Advanced
2-Axis
3-Axis
Premium
Machining
Machining
CAD
따라하기 학습 튜토리얼 시스템
Function

IGES, Parasolid, STEP, DWG / DXF, VDA, STL 호환

열기, 저장 및 직접 편집 (CATIA, Inventor, NX, Creo, SolidWorks, SolidEdge, Creo/Preo 및 ACIS 파일)

3D 프린터 인터페이스

2D, 3D 스케치 및 와이어프레임

솔리드 - 서피스 (곡면) 하이브리드 모델링

서피스 모델링

어셈블리 설계

데이터 분석 및 기하형상 복구 기능

직접 편집

2D 도면

PMI

표준 부품 라이브러리

TraceParts 온라인 부품 라이브러리
Application
판금설계



용접구조물 설계



역설계



구조 설계



선형 정적 해석(부품)



선형 정적 해석(조립)





하네스 설계






ECAD/MCAD 협업






배관 설계






전극 설계





금형 설계





CAM
드릴




자동 형상 인식




2-Axis 선반




2-Axis 밀링




툴패스 편집




솔리드 검증




ZW3D 포스트 프로세서




NC 프로그램(G 코드) 출력




3-Axis QuickMill™





SmoothFlow™ 적응형 이송 속도 제어





Add-on
JT 포맷 입력/출력

V
V
V
V
V
V
Module
CATIA, Solidworks 2D 도면 읽기

V
V
V
V
V
V
(Additional purchase required)
FTI (Add-on 모듈)

V
V
V


V

Nesting

V
V
V
V
V
V

PARTsolutions 표준 부품 라이브러리

V
V
V
V
V
V

키샷 렌더링

V
V
V
V
V
V

구조 시뮬레이션

V
V
V
V
V
V

Volumill 고속 황삭




V
V
V

4&5 Axis 밀링





V
V

전체 기계 시뮬레이션




V
V
V
* 제품 및 버전
- ● 모든 기능 지원
- ○ 지원되는 기능의 일부
- V 추가 구매 필요

* Advanced는 2024부터 적용
