브릭스캐드로 PDF를 DWG 파일로 변환하기
BricsCAD® 에서 PDF 파일을 DWG 파일로 빠르고 쉽게 변환할 수 있습니다. PDF를 DWG 파일로 변환할 때, BricsCAD®는 직선을 폴리라인으로, 트루타입 글꼴을 MTEXT로, 채워진 도형을 해치로 변환하여 PDF 대신 작업용 도면 파일을 제공합니다! 이렇게 할 수 있는 방법을 알려드리겠습니다!
BricsCAD에서 PDF 언더레이를 만드는 방법®

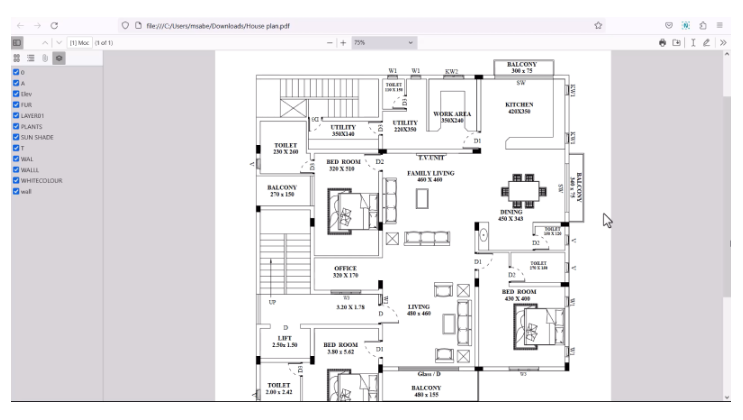

이 예시에서는 집 평면도의 PDF 파일을 도면 파일로 변환하려고 합니다.
PDF 언더레이를 만들어 현재 도면에 PDF 파일을 첨부할 수 있습니다.

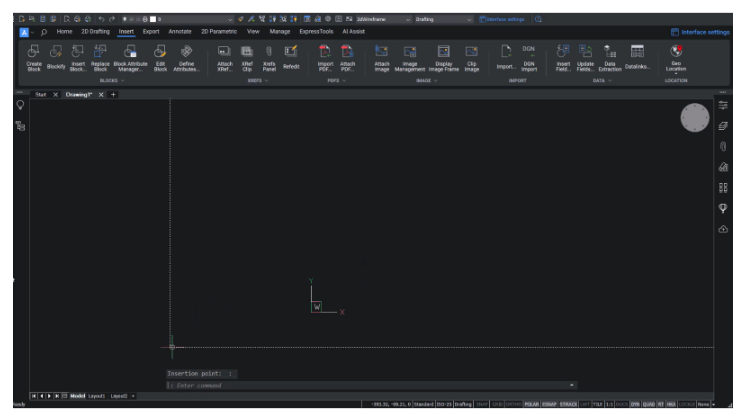

- 삽입 탭을 클릭합니다.
- PDF 첨부 버튼을 클릭합니다.
- PDF 파일을 선택하고 열기를 클릭합니다.

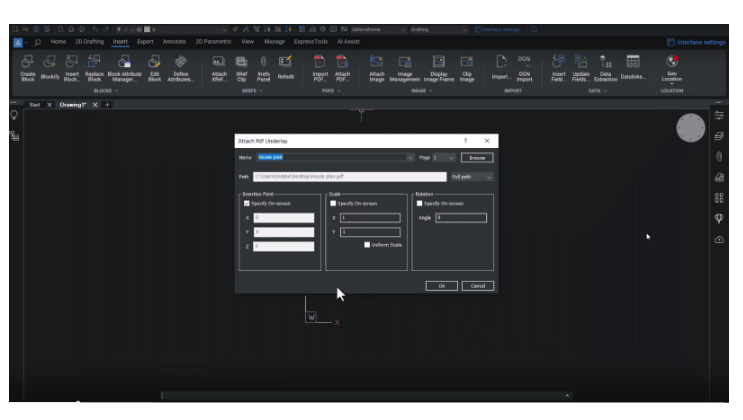

- 이제 첨부된 PDF 언더레이 대화 상자가 나타납니다.
- 대화 상자를 사용하여 삽입 지점, 배율, 회전 각도를 지정할 수 있습니다.
- 확인을 클릭합니다.
- 삽입 지점을 지정할 지점을 선택합니다.
- 이제 PDF 파일을 삽입했습니다.
- 축소하려면 마우스 스크롤 휠을 두 번 탭합니다.

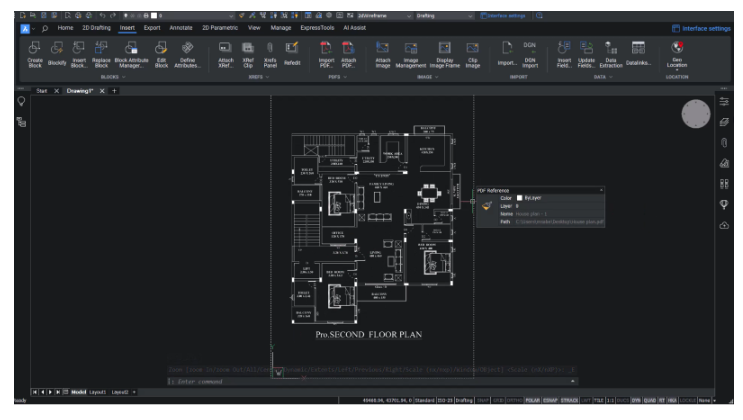

현재 도면에 PDF 파일을 언더레이로 첨부했습니다.
- PDF를 클릭하면 PDF가 날아갑니다.
- PDF 언더레이를 클릭합니다.

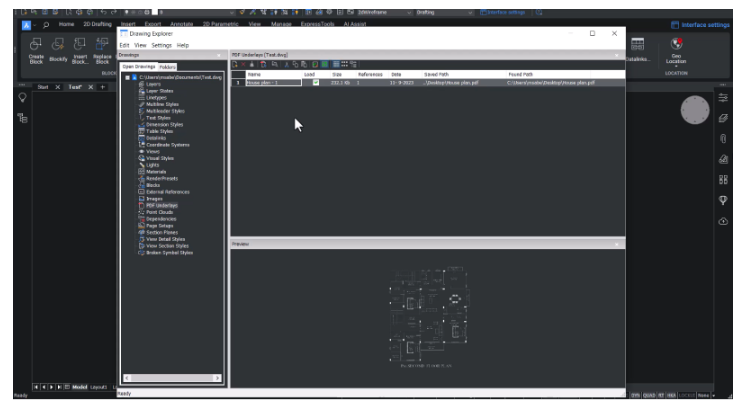

이제 드로잉 탐색기에서 PDF 언더레이 인터페이스를 볼 수 있습니다. 도면 탐색기에는 파일 크기, 날짜, 저장 경로 등의 정보와 함께 도면에 있는 PDF 언더레이 목록이 표시됩니다. 또한 PDF 파일의 미리보기도 표시합니다.
BricsCAD에서 PDF 파일을 도면 파일로 변환하는 방법
이 PDF 파일을 다양한 방법으로 드로잉 파일로 변환할 수 있습니다. 이를 위해 PDF 가져오기 명령을 사용할 수 있습니다. 이 명령은 다양한 방법으로 액세스할 수 있습니다.

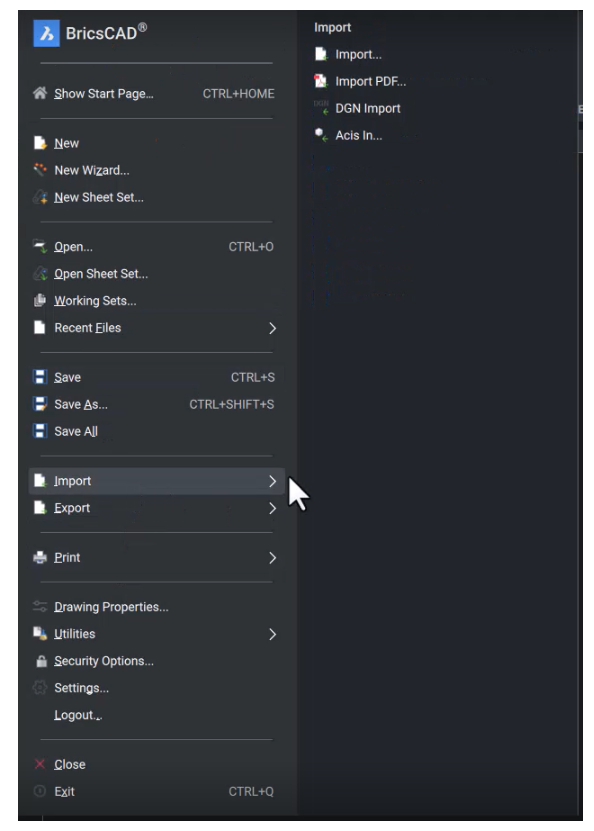

- 화면 왼쪽 상단에 있는 브릭시스 애플리케이션 버튼을 클릭합니다.
- '가져오기'를 클릭합니다.
- PDF 가져오기를 클릭합니다.
- 삽입 탭으로 이동합니다.
- PDF 첨부 버튼을 클릭합니다.
- 키보드를 사용하여 PDFIMPORT 명령을 입력합니다.
브릭스캐드에서는 두 가지 방법으로 PDF를 CAD 객체로 변환할 수 있습니다.

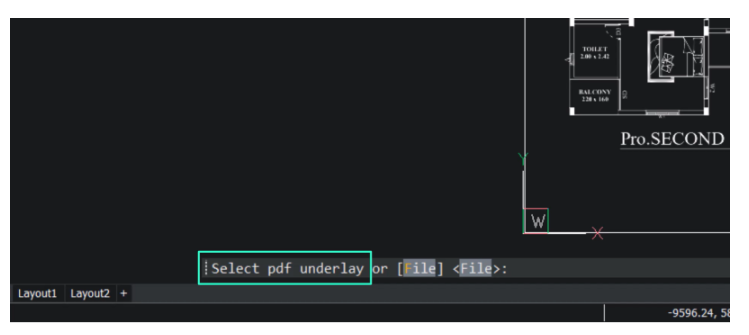

방법 1: PDF 언더레이 선택
언더레이의 전체 영역을 CAD 엔티티로 변환하거나 직사각형 또는 다각형을 사용하여 PDF 언더레이의 영역을 정의하도록 선택할 수 있습니다.
- 직사각형 영역을 선택하려면 첫 번째 모서리를 클릭한 다음 반대쪽 모서리를 클릭합니다.
- 다각형 옵션은 다각형을 사용하여 변환 영역을 정의합니다.
- 또는 모두 옵션을 사용하면 PDF 언더레이의 모든 엔티티를 선택하여 CAD 엔티티로 변환할 수 있습니다.

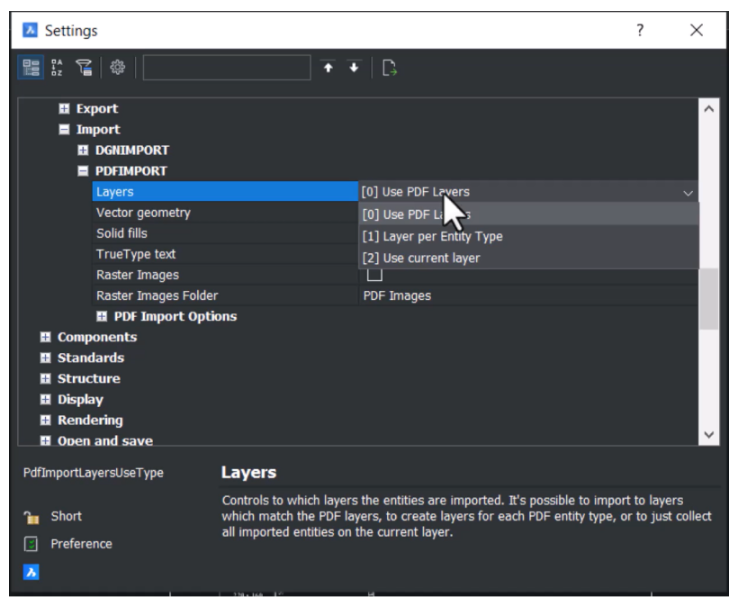

- 설정 옵션을 선택하면 설정 대화 상자가 나타납니다.
- 이 대화 상자에서 가져올 데이터를 선택할 수 있습니다.
- 레이어 옵션을 클릭하여 PDF 레이어 사용을 클릭합니다. PDF의 모든 레이어는 여기에서 확인할 수 있습니다.
엔티티 유형별 레이어를 선택하면 각 엔티티 유형이 별도의 레이어에 유지됩니다. "현재 레이어 사용을 선택하면" 현재 레이어만 사용되며 새 레이어는 생성되지 않습니다. 이 예제에서는 "PDF 레이어 사용" 을 선택했습니다.
이제 벡터 지오메트리, 솔리드 채우기, 트루 타입 텍스트, 래스터 이미지 및 래스터 이미지 폴더를 가져올 수 있습니다. PDF 가져오기 옵션 메뉴를 확장하여 몇 가지 추가 옵션을 볼 수도 있습니다.

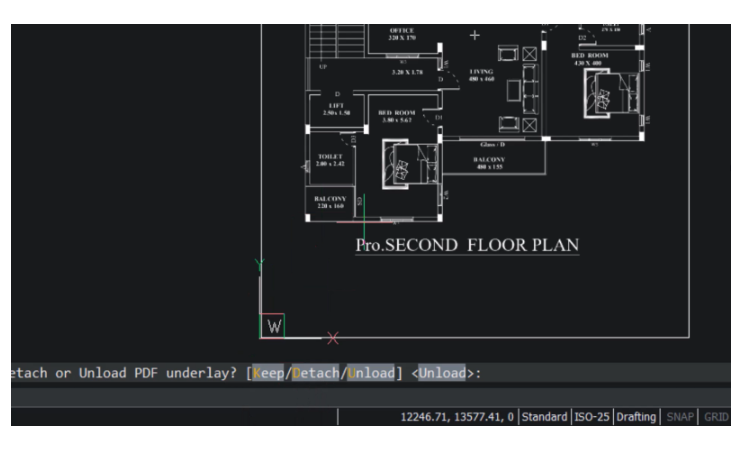

이 예시에서는 전체 PDF 언더레이를 CAD 도면으로 변환하고 싶기 때문에 모두를 선택했습니다. 이제 유지, 분리, 언로드의 세 가지 옵션이 표시됩니다.
유지: PDF 언더레이를 유지하고 벡터 부분을 CAD 엔티티로 변환합니다.
분리: 도면에서 PDF 밑그림을 완전히 분리하면 표시되지 않습니다.
언로드: 언로드: PDF 언레이를 언로드하여 더 이상 도면에 표시되지 않지만 도면에 계속 첨부되도록 합니다.
이 예에서는 PDF 밑그림과 변환된 그림을 유지하기로 했습니다.

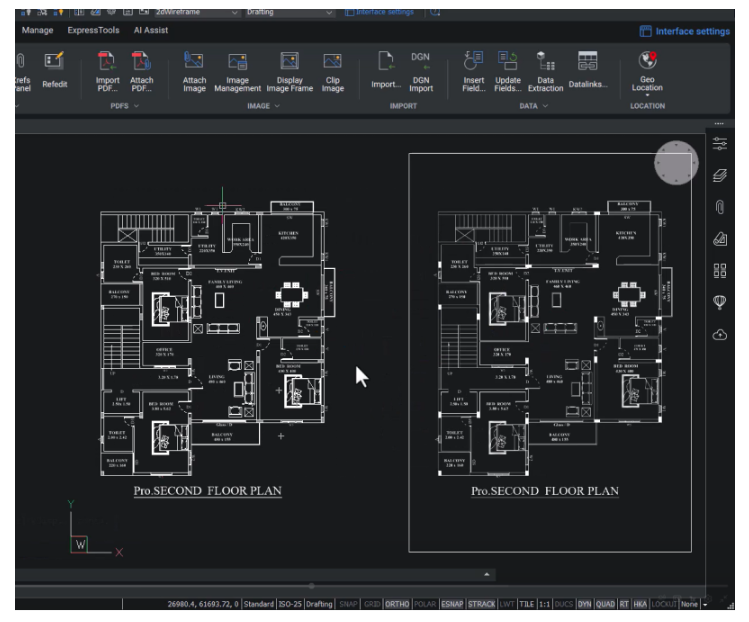

PDF 밑그림을 이동하면 화면에 밑그림과 변환된 그림이 모두 표시됩니다.
지금 도면을 확인하면 직선이 폴리라인으로, 트루 타입 글꼴이 여러 줄 텍스트로, 단색 채우기가 해치로, PDF 파일의 레이어가 CAD 도면의 레이어로 변환된 것을 볼 수 있습니다.
분리 옵션을 사용하려면
- PDF 가져오기를 클릭합니다.
- PDF 언더레이 선택:
- 전체 언더레이를 선택하려면 모두를 클릭합니다.
- 분리를 클릭하면 PDF 밑그림이 그림에서 분리되고 그림이 생성되는 것을 볼 수 있습니다. PDF를 클릭하면 PDF가 날아갑니다.
- PDF 언더레이를 클릭하면 언더레이가 분리되어 더 이상 목록에 표시되지 않습니다.
언로드 옵션을 사용하려면
- PDF 가져오기를 클릭합니다.
- PDF 언더레이 선택:
- 모두 클릭
- 그런 다음 언로드를 클릭하면 PDF 언더레이가 언로드되고 도면에는 더 이상 표시되지 않지만 도면에 여전히 첨부되어 있는 것을 볼 수 있습니다.
- PDF를 클릭하면 PDF가 날아갑니다.
- PDF 언더레이를 클릭하면 여기에 PDF 언더레이가 표시되지만 그림에는 표시되지 않습니다.
- 도면의 다른 위치에 언더레이를 삽입하려면 PDF 언더레이를 선택합니다.
- 삽입 버튼을 클릭합니다.
방법 2: PDF 가져오기
PDF 파일을 현재 도면으로 바로 가져올 수 있습니다.
- PDF 첨부 버튼을 클릭합니다.
- 그리고 인쇄 옵션을 클릭합니다.
- 가져오려는 PDF 파일을 선택합니다.
- 여러 페이지로 구성된 PDF가 있는 경우 가져올 페이지를 선택할 수 있습니다.
- 삽입 지점을 지정할 지점을 선택하고 필요한 경우 배율과 회전 각도를 설정할 수 있습니다.
- 축소하려면 마우스 스크롤 휠을 두 번 탭합니다.
이제 PDF를 도면 파일로 성공적으로 변환했습니다!
브릭스캐드에서 PDF 파일을 DWG파일로 변환하는 방법을 동영상으로도 확인해보세요.
https://youtu.be/fik1Hlt3DLo
