직접편집(Direct Edit)이란?
ZW3D는 히스토리 기반 설계도 지원하지만,
히스토리 없이도 형상을 자유롭게 편집할 수 있는 직접편집 기능을 함께 제공합니다.
이는 외부에서 받은 STEP, IGES 같은 히스토리 없는 형상도
다시 모델링할 필요 없이 바로 편집하고 정렬할 수 있는 강력한 기능입니다.
즉, ZW3D는 솔리드웍스나 인벤터와 같은 전통적인 3DCAD에서는
어렵거나 불가능했던 작업을 훨씬 빠르고 쉽게 처리할 수 있도록 도와줍니다.
ZW3D 면 정렬 이동 기능이란?
면 정렬 이동은 선택한 면을 다른 면 또는 기준 평면에 정렬하며 이동시키는 기능입니다.
단순한 이동이 아니라, 정밀한 위치 정렬을 동시에 수행할 수 있어
형상 품질을 유지하면서 수정하는 데 탁월합니다.
예를 들어, 외부에서 받은 STEP 형상의 일부 면이
정렬되지 않았거나 위치가 어긋나 있을 때,
이 기능을 이용하면 원하는 기준면에 한 번의 명령으로 정렬 + 이동이 가능합니다.
ZW3D CAD가 실무에 유용한 이유
✔ 히스토리가 없는 외부 모델도 자유롭게 편집 가능
✔ STEP/IGES 형상 정리 시 재작업 없이 활용 가능
✔ 형상 정렬 정확도 향상 → 조립 정확성 향상
✔ 반복 작업 감소 → 납기 단축
✔ 솔리드웍스·인벤터 대비 유연한 작업 방식
이러한 장점 덕분에 많은 설계자들이 ZW3D를
솔리드웍스 대안이나 인벤터 대안 3DCAD프로그램으로 선택하고 있습니다.

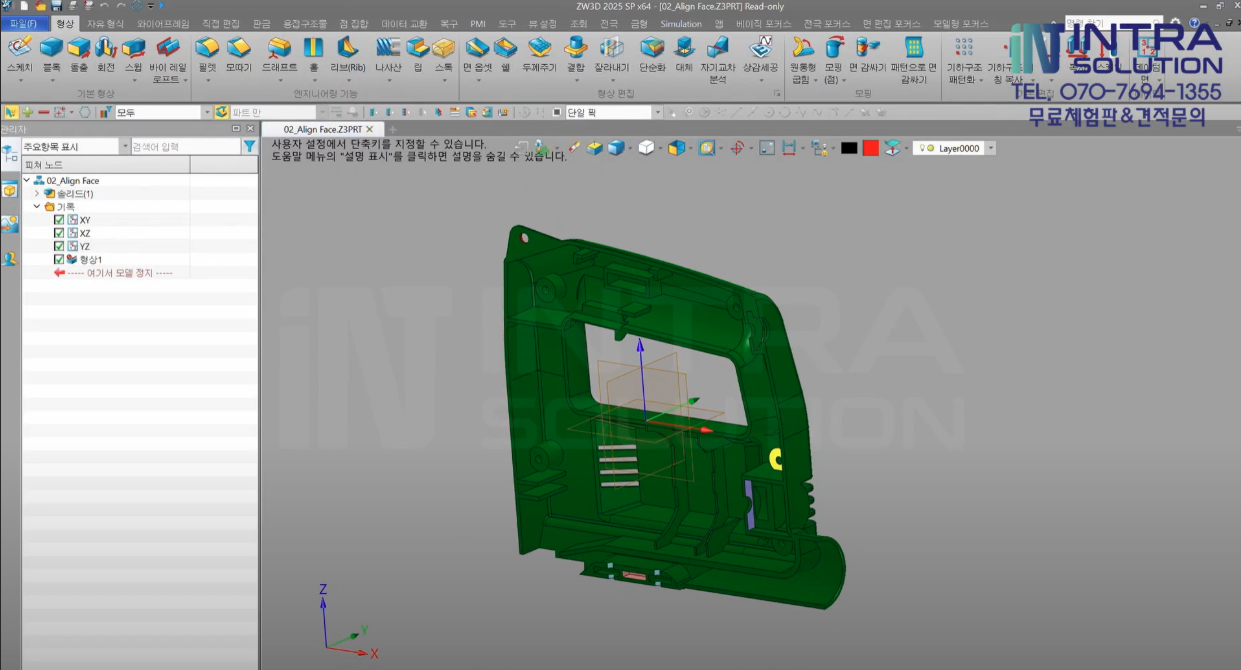

ZW3D 면 정렬 이동 기능 사용 방법

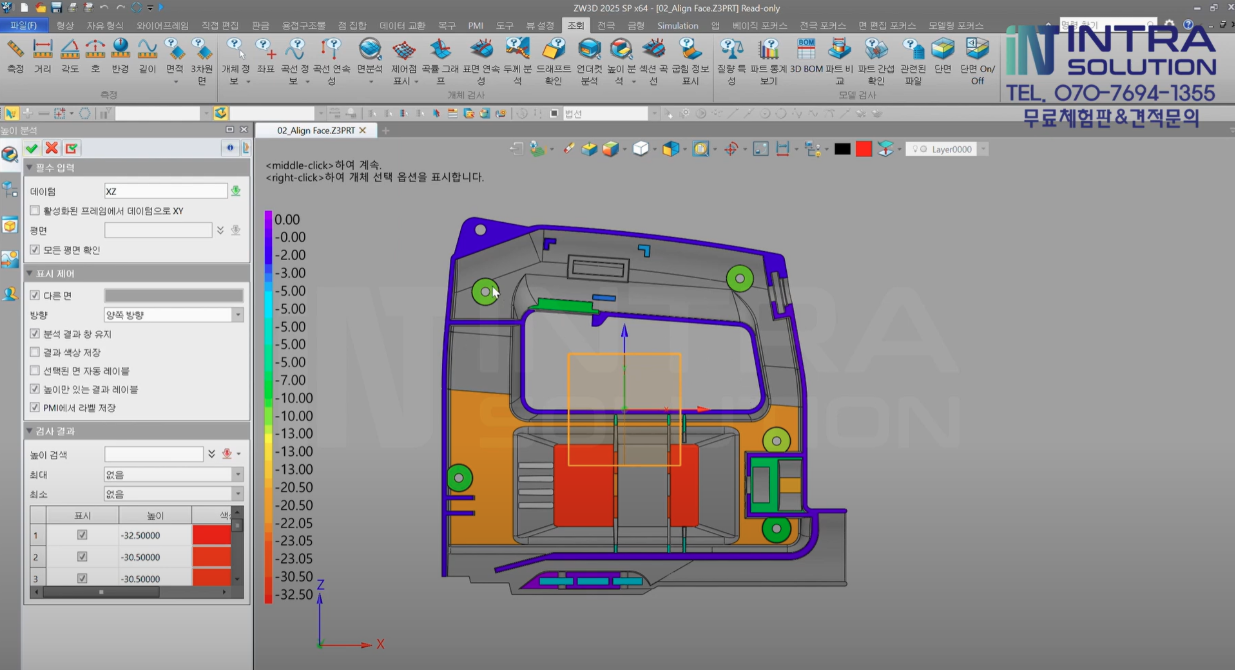

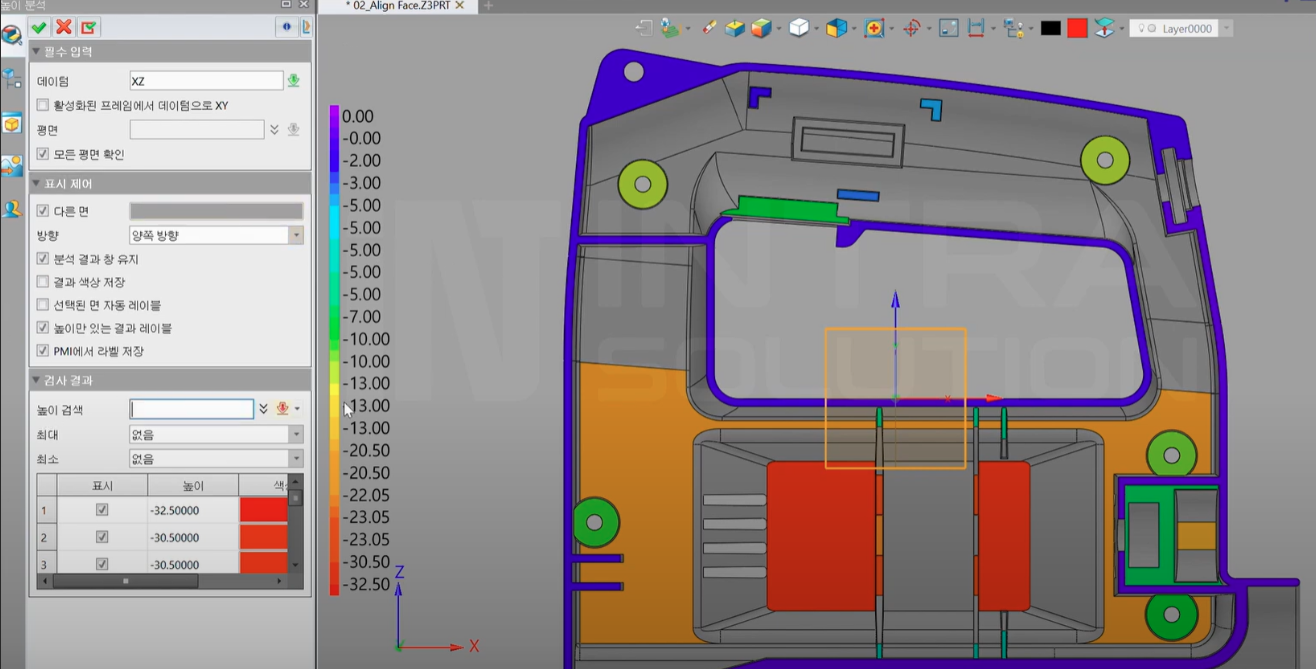

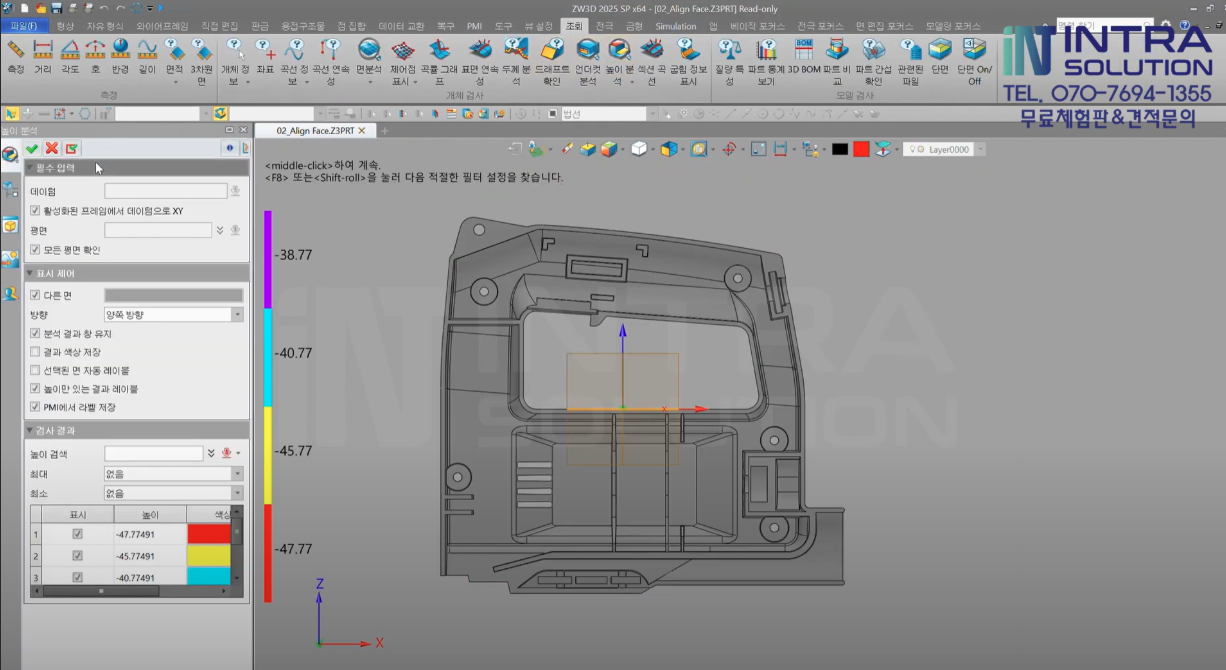

1. 조회 탭에서 ‘높이 분석’ 기능을 실행합니다.
먼저 형상의 위치나 높이를 정확하게 파악하기 위해, ZW3D 상단의 ‘조회’ 탭으로 이동하여 ‘높이 분석’ 기능을 실행합니다. 이때 기준이 될 데이텀면을 설정하면, 해당 면을 기준으로 다른 면의 높이나 위치 정보를 시각적으로 확인할 수 있습니다.

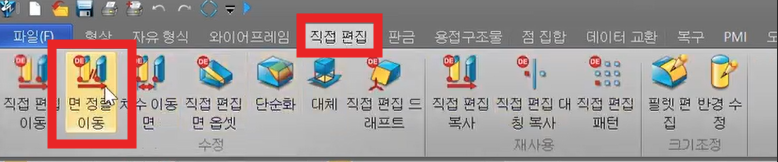

2. 직접편집 탭에서 ‘면 정렬 이동’ 기능을 실행합니다.
수정하고자 하는 면이 어느 위치에 있는지 확인했다면, ZW3D 상단의 ‘직접편집’ 탭으로 이동하여 ‘면 정렬 이동’ 명령을 실행합니다. 해당 기능은 히스토리가 없는 형상이라도 쉽게 위치를 정렬할 수 있는 매우 유용한 도구입니다.

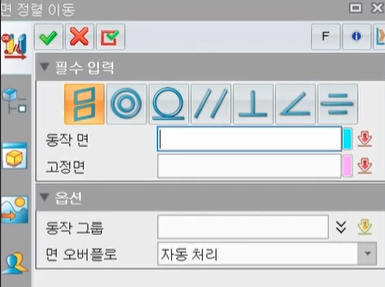

3. 정렬 옵션을 선택합니다.
정렬 방식은 다양한 조건 중 하나를 선택할 수 있습니다. 예를 들어 ‘동일 평면’, ‘동심’, ‘접선’, ‘평행’, ‘수직’ 등이 있으며, 형상의 형태나 목적에 맞게 적절한 정렬 옵션을 선택합니다.

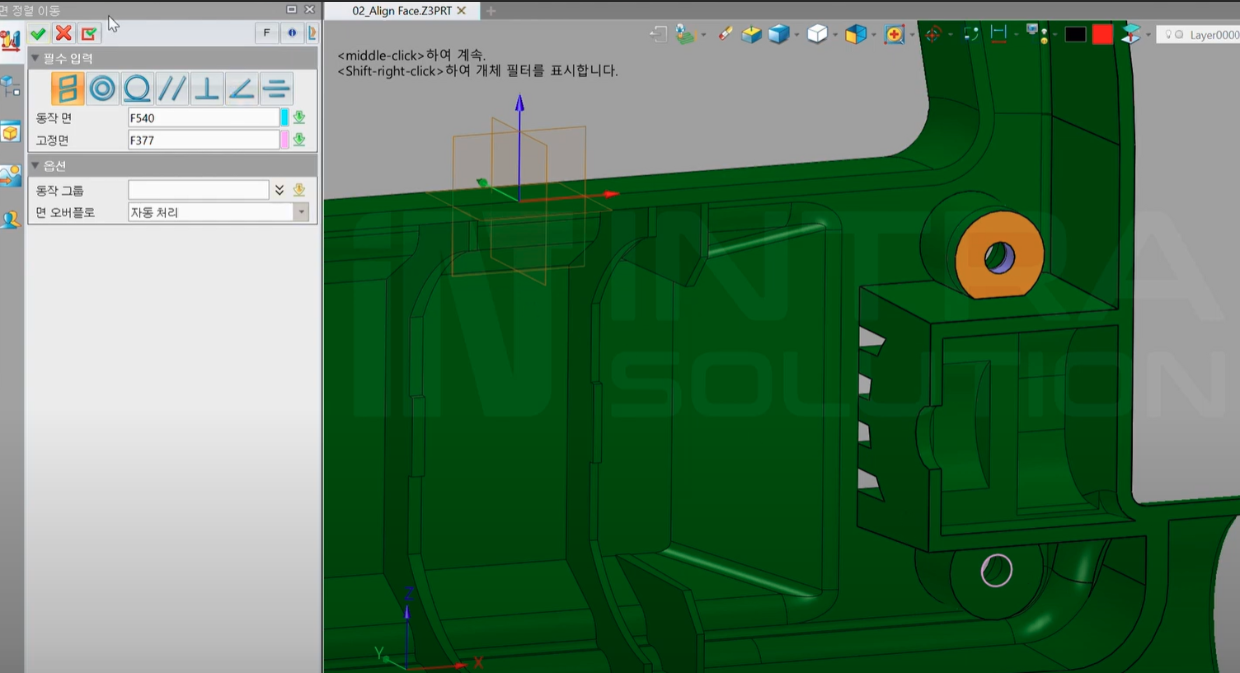

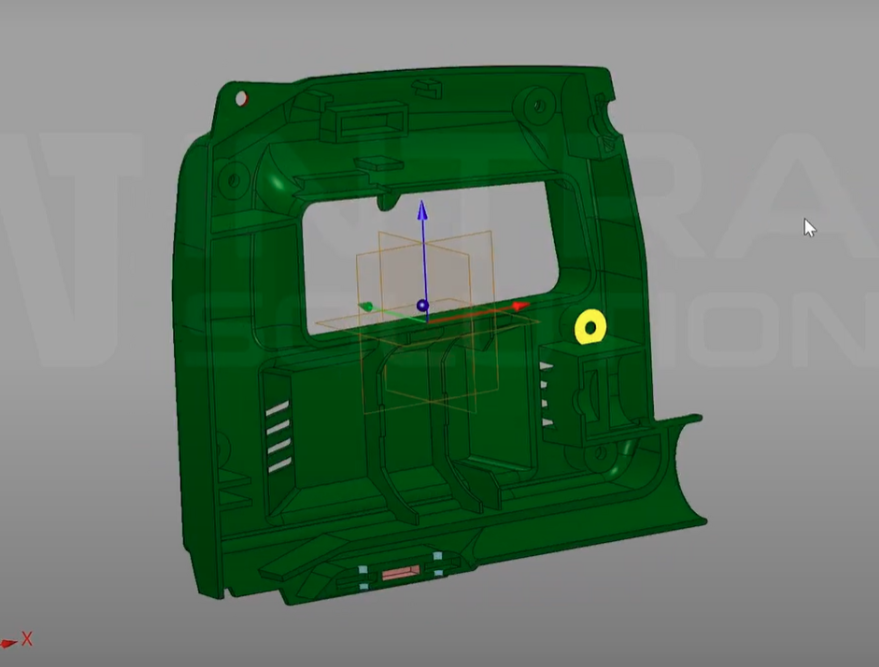

4. 동작 면(이동할 면)과 기준 면(고정할 면)을 각각 선택하고 실행합니다.
사용자가 정렬하고 싶은 면을 ‘동작 면’으로 지정한 후, 이 면이 맞춰질 대상 면을 ‘기준 면’으로 지정합니다. 설정이 완료되면 확인(OK)을 눌러 면이 자동으로 정렬되도록 실행합니다.

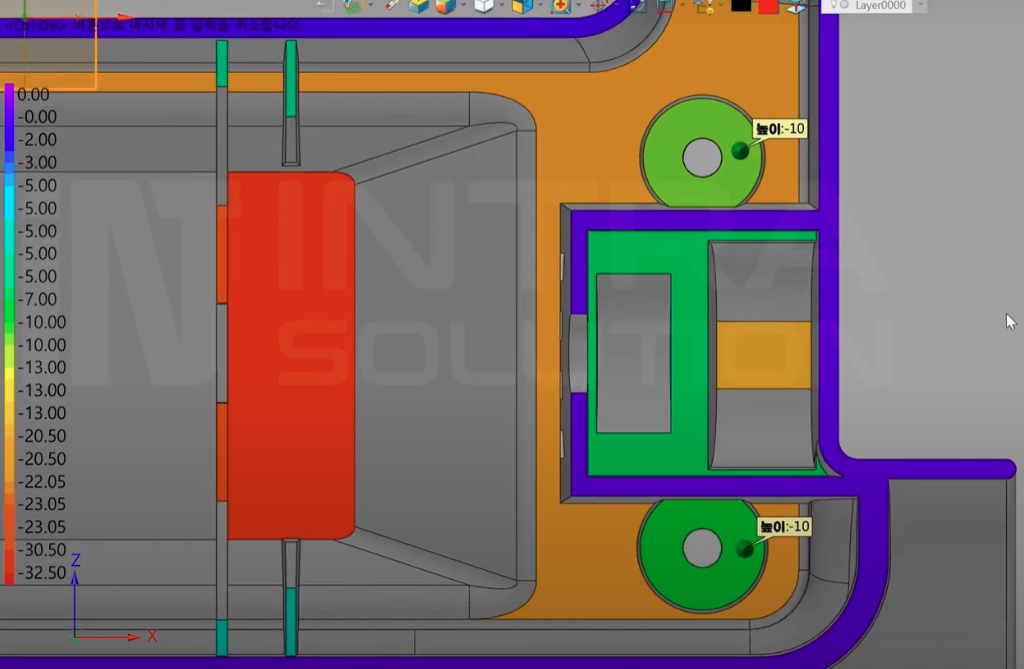

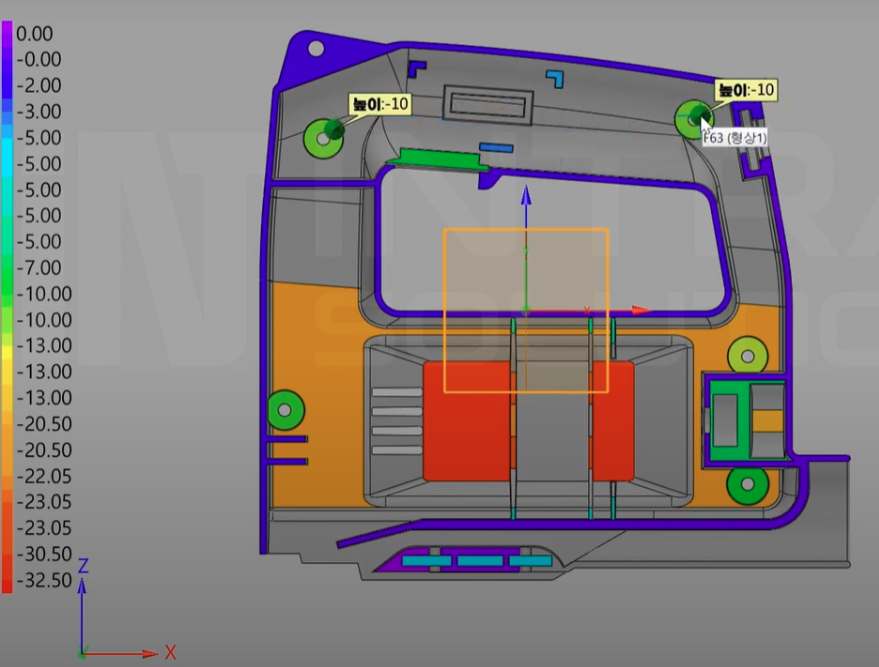

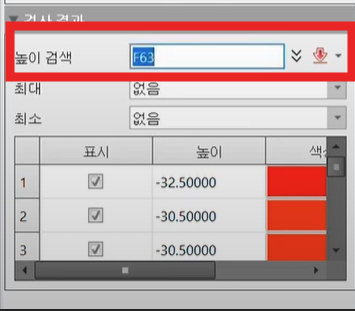

5. 다시 높이 분석으로 정렬 상태를 확인합니다.
작업이 완료되면, 다시 한 번 ‘조회’ 탭의 ‘높이 분석’을 사용하여 면이 정확히 기준에 맞게 정렬되었는지 확인합니다. 색상으로 높이를 표시해주기 때문에 오차 여부를 한눈에 파악할 수 있습니다.

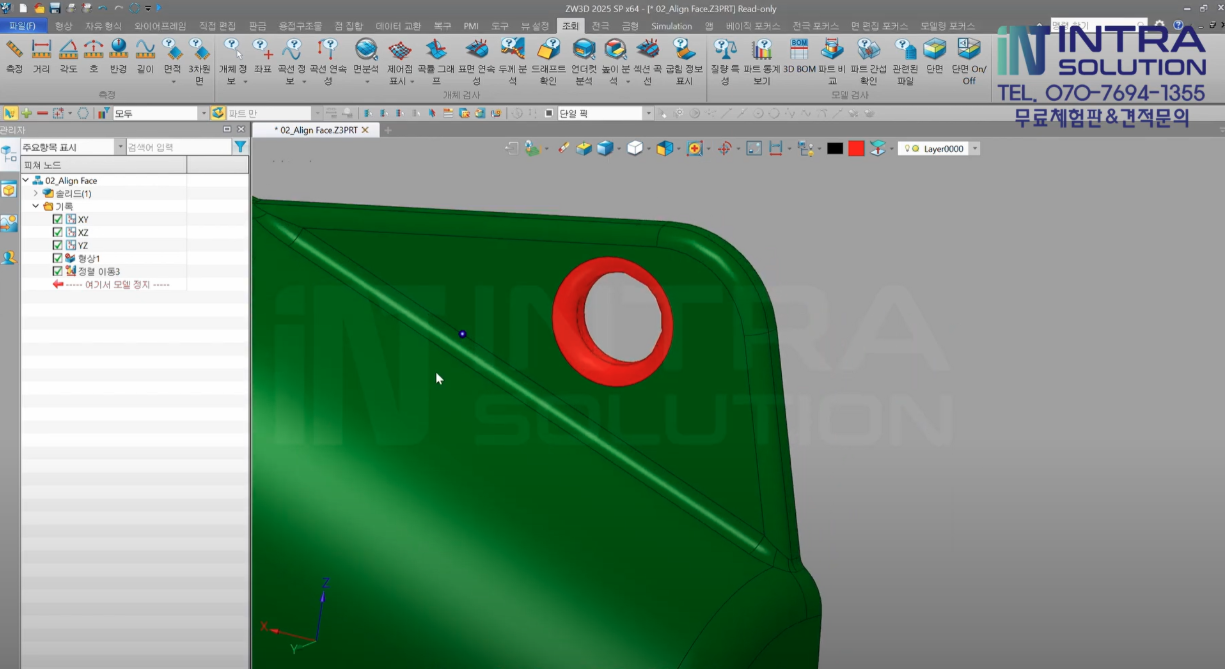

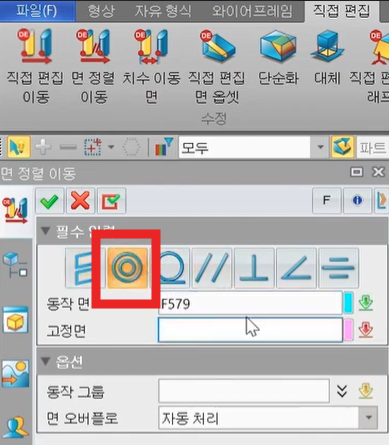

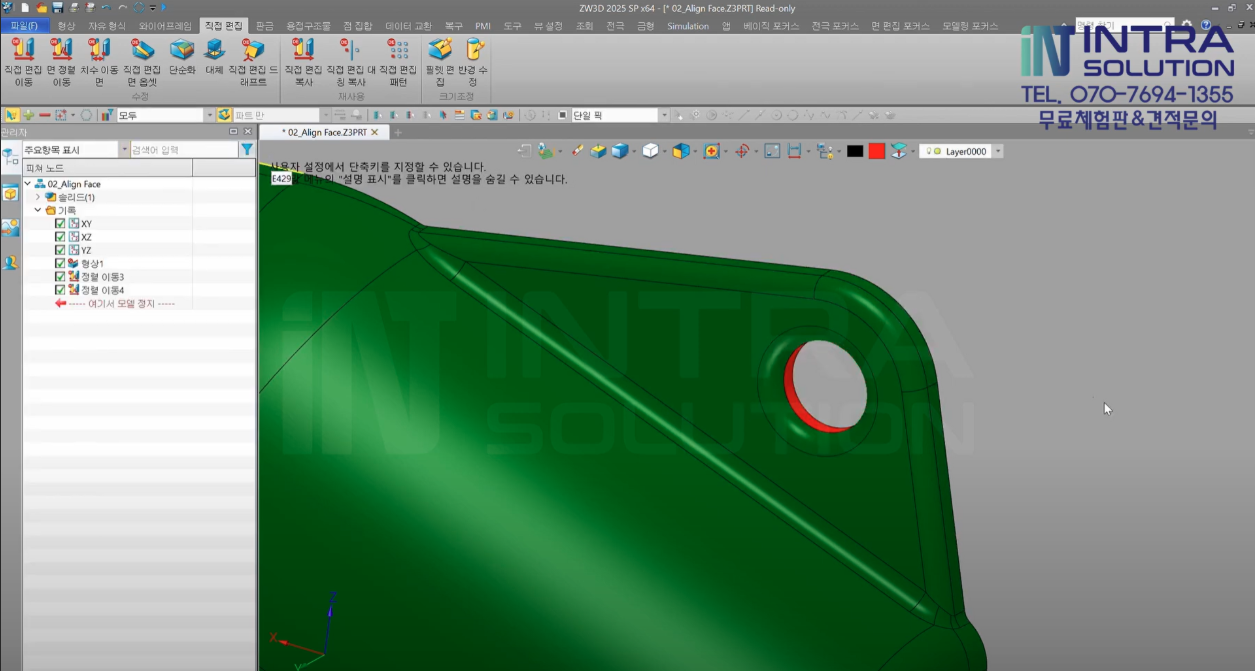

ZW3D 면 정렬 이동 동심 기능 사용 방법
ZW3D의 면 정렬 이동 기능은 단순 평면 정렬뿐 아니라
원형 면의 중심 정렬, 즉 동심 이동도 가능합니다.
예를 들어, 중심이 맞지 않는 원형 형상을
기준 축 또는 다른 원형 면에 정확히 정렬시키고자 할 때,
'동심' 옵션을 선택하면 한 번의 클릭으로 정밀 정렬이 가능합니다.
이처럼 ZW3D의 면 정렬 이동 기능은 단순한 면 이동을 넘어 정확한 형상 정렬과 수정을 가능하게 해주며, 히스토리가 없는 STEP이나 IGES 형상에서도 다시 모델링하지 않고도 빠르게 수정할 수 있는 큰 장점이 있습니다.
설계 정확도는 높이고, 수정 시간은 줄여주는 이 스마트한 기능은 실무 설계자라면 꼭 익혀두어야 할 ZW3D CAD 필수 기능입니다.
문의 : 070-7694-1355
